高压加速老化试验箱 HAST/ EHS

1、型号

EHS-212、EHS-222、EHS-412、EHS-212M、EHS-222ME、HS-412M、EHS-212MD、EHS-222MD、EHS-412MD

型号标识的含义：EHS-ab2c

a：尺寸 / 内容积 1: 21L、 2： 51L

b：最大压力 2: 0.196Mpa 4: 0.392MPa

c：

空白: 1 层型、不饱和/润湿饱和控制

M : 1 层型、不饱和/润湿饱和/干湿球温度控制

MD : 2 层型、不饱和/润湿饱和/干湿球温度控制

2、电源电压

选择
电源	AC200V 1Ø50Hz/60Hz	AC220V 1Ø50Hz/60Hz	AC230V 1Ø50Hz、CE 规格
电源电压波动	180V～220V	198V～242V	207V～253V
电源电压波动	(±10%)	(±10%)	(±10%)

3、方式

一箱型不饱和/润湿饱和/干湿球温度控制方式

4、压力容器种类

小型压力容器

5、性能

温度箱按 JIS C60068-3-5:2006、JTM K07:2007 标准，湿度箱按 JIS C60068-3-6:2008、JTMK09:2009 标准，为环境温度+23˚C、相对湿度 65±20%、额定电压、无试样时的性能。

可实施以下标准的试验。

IEC 60068-2-66、IEC 60749-4、IEC 62506、JESD22- A102E、JESD22-A110E、 JESD22-A118B，JEITA ED-4701/100A (方法 103A)、AEC-Q100-Rev-H

5.1 不饱和控制

	EHS-212(M、MD)	EHS-222(M、MD)	EHS-412(M、MD)
温度控制范围	＋105.0 ～＋142.9 ℃		＋105.0 ～＋162.2 ℃
湿度控制范围	75～100 %rh
压力范围	0.020 ～ 0.196 MPa(Gauge)		0.020 ～ 0.392MPa(Gauge)
温度波动	±0.3 ℃
温度梯度	3.0 ℃
空间温度偏差	3.0 ℃
湿度波动	±2.5 %rh
加热・加压速度	0 → 0.196 MPa(Gauge)		0 → 0.392 MPa(Gauge)
	约 30 分钟	约 60 分钟	约 45 分钟

5.2 润湿饱和控制

	EHS-212(M、MD)	EHS-222(M、MD)	EHS-412(M、MD)
温度控制范围	＋105.0 ～＋132.9 ℃		＋105.0 ～＋151.1 ℃
压力范围	0.020 ～ 0.196 MPa(Gauge)		0.020 ～ 0.392MPa(Gauge)
温度波动	±0.3 ℃
温度梯度	3.0 ℃
空间温度偏差	3.0 ℃
加热・加压速度	0 → 0.196 MPa(Gauge)		0 → 0.392 MPa(Gauge)
	约 45 分钟	约 75 分钟	约 60 分钟

5.3 干湿球温度控制（仅限 M、MD 型）

		EHS-212(M、MD)	EHS-222(M、MD)	EHS-412(M、MD)
升温时	温度控制范围	＋105.6 ～＋142.9 ℃		＋105.6 ～＋162.2 ℃
	湿度控制范围	75～ 95 %rh
	加热・加压速度	0 → 0.196 MPa(Gauge)		0 → 0.392 MPa(Gauge)
		约 60 分钟	约 90 分钟	约 75 分钟
试验时	温度控制范围	＋105.6 ～＋142.9 ℃		＋105.6 ～＋162.2 ℃
	湿度控制范围	75～98 %rh
	压力范围	0.020 ～ 0.196 MPa(Gauge)		0.020～ 0.392MPa(Gauge)
	温度波动	±0.3 ℃
	温度梯度	3.0 ℃
	空间温度偏差	3.0 ℃
	湿度波动	±2.5 %rh
降温时	温度控制范围	＋50.0～＋95.0 ℃
	温度下降速度	＋142.9 ℃ 75 %rh ~＋85.0 ℃ 85 %rh		＋162.2 ℃ 75 %rh ~＋85.0 ℃ 85 %rh
		约 120 分钟	约 120 分钟	约 120 分钟
保存时	温度控制范围	＋50.0～＋95.0 ℃
	湿度控制范围	75～95 %rh
湿球纱布		可连续使用约 200 小时 (无试样状态＋162.2℃ 75%rh)

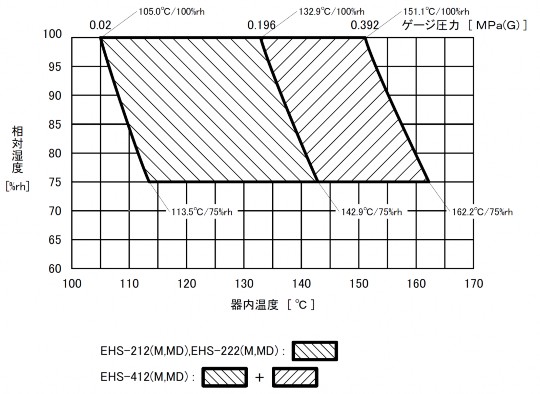

试验时的温湿度控制范围图:

干湿球控制时的湿度范围为 75% ～ 98％ｒｈ。

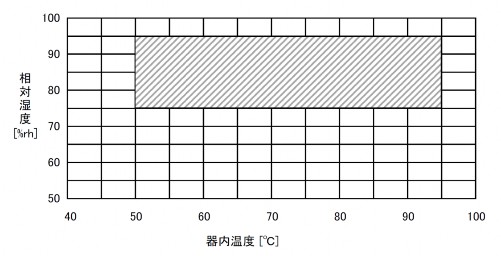

保存时的温湿度控制范围图：

6. 可运行条件：

环境温度	+5～+40˚C
环境湿度	最高 75%rh

7. 噪音

EHS-212(M)、EHS-222(M)、EHS-412(M)	46dB 以下
EHS-212MD、EHS-222MD、EHS-412MD	50dB 以下

噪音测定在无声响的室内进行，为离设备正面 1m、高 1.2m（JIS-Z-8731:1999 A 特性）处的性能值。

根据安装环境不同，受周围回声等影响噪音值可能会增加。

8. 尺寸・重量尺寸不含突起部分。（）内为除去风机保护罩后的尺寸。

尺寸型号	EHS-212(M)	EHS-222(M)	EHS-412(M)
内容积	21L	51L	21L
内尺寸 mm	φ294 x D318（296）	φ394 x D426 (404)	φ294 x D318（296）
压力容器内尺寸 mm	φ350 x D428	φ450 x D554	φ350 x D428
外尺寸W x H x D mm	W640 x H1483 x D850	W740 x H1553 x D1000	W640 x H1483 x D850
重量 kg	190	230	190

9. 构造

构造	落地式（带架台）、压力容器横置、前面门
压力容器材质	不锈钢 SUS-316L
门材质	不锈钢 SUS-316L
外壳材质	冷轧板（SPC.Class 1）、密胺烤漆处理FRP 树脂
涂装颜色	本体・架台：中灰色门：灰紫色计装、端子面板：深灰色
隔热材	玻璃棉
压力容器	温度传感器 (Ｔ型热电偶、箱内温度・加湿水温度・湿球温度(M/MD 型)、加热器、试样信号端子、循环风机、循环风机马达、温度过升防止检测端子、空烧防止检测端子
门	门把手、门锁：自动锁紧方式（辐射棒式）、计装、计装电源开关
压力计	大气压-真空两用压力计布尔登管方式EHS-212(M、MD)、EHS-222(M、MD) : -0.1～ 0.4 MPa(Gauge) EHS-412(M、MD) : -0.1 ～ 1.0 MPa(Gauge)
试验室	试验室用试样搁板・搁条 2 层（每箱）
控制盘	温度过升防止器、试样电源控制端子、外部报警端子、试样信号端子、断路器（主电源开关）、Ethernet 接口（LAN 接口）
供水方式	自动供水方式（仅在开始启动时供水）1 次供水量：约 1Ｌ（EHS-212(M、MD)、EHS-412(M、MD)）、约 1.5L（EHS-222(M、MD)）
供水水箱	容量 10L、 20L (2 层型)
加湿水用加热器	1 层型 : 1500W、2 层型 : 1500W x 2
试验室用加热器	EHS-212(M)、EHS-412(M) : 500W、EHS-212MD、EHS-412MD : 500W x 2EHS-222(M) : 800W、EHS-222MD : 800W x 2
试样信号端子用加热器	62W、62W x 2 (2 层型)
其他	排气阀、供气阀、排水过滤器、排水阀、空气导入泵、供水泵、供水阀、安全阀

	不饱和控制	润湿饱和控制
EHS-212(M, MD)EHS-222(M, MD)	105.0℃～142.9℃	105.0℃～132.9℃
EHS-412(M, MD)	105.0℃～162.2℃	105.0℃～151.1℃

EHS-212(M, MD)EHS-222(M, MD)	105.6℃～142.9℃
EHS-412(M, MD)	105.6℃～162.2℃

	不饱和控制	润湿饱和控制
EHS-212(M, MD)EHS-222(M, MD)	105.6℃～142.9℃	105.0℃～132.9℃
EHS-412(M, MD)	105.6℃～162.2℃	105.0℃～151.1℃

10. 计装

名称	N 计装 H-200
构成	显示部、主机部、I/O 部
显示部功能	带触摸屏5.7 英寸彩色 LCD	背光 LED(寿命：40,000 小时)驱动方式 TFT像素 640 x 480(VGA)
显示部功能	硬件开关	带电源指示灯的电源开关(按钮式)
控制功能	温湿度控制功能	控制方式 PID 控制温度输入试验箱温度(JIS T 型热电偶) 湿度输入加湿水温度(JIS T 型热电偶) 试验箱干湿球温度(JIS T 型热电偶) (M/MD 型)输入功能断线检测功能调整功能温度偏离设定功能调整范围 ±1.0˚C设定分辨率小数点后 1 位
运行模式	不饱和控制、润湿饱和控制、干湿球温度控制(M/MD 型)、定值运行、程序运行、远程运行、停止
运行设定	定值设定	可设定数: 各 10 个模式
		设定范围及分辨率
		温度以 0.1℃为单位
	（不饱和控制、润湿饱和控制）	湿度 75%rh～100%rh、以 1%rh 为单位(仅不饱和控制)
	（不饱和控制、润湿饱和控制）	试验时间 0.1～999.9 小时、以 0.1 小时为单位
	定值设定	可设定数: 10 个模式
		设定范围及分辨率
		温度，以 0.1℃为单位
	（干湿球控制、 M/MD型）	湿度 75%rh～98%rh、以 1%rh 为单位
	（干湿球控制、 M/MD型）	试验时间 0.1～999.9 小时、以 0.1 小时为单位
	程序设定	可设定数: 各 10 个模式 (最多 30 步骤/模式)
		设定范围及分辨率
		温度以 0.1℃为单位
	（不饱和控制、润湿饱和控制）	湿度 75%rh～100%rh、以 1%rh 为单位(仅不饱和控制)
		试验时间 0.1～999.9 小时、以 0.1 小时为单位
		第 1 个步骤无法设定时间。

名称	N 计装 H-200
	程序设定（干湿球控制、 M/MD型）	可设定数 : 10 个模式(每个模式最多 30 个步骤) 设定范围及分辨率温度以 0.1℃为单位湿度 75%rh～95%rh、以 1%rh 为单位(仅第 1 个步骤) 75%rh～98%rh、以 1%rh 为单位(第 2 个步骤起)试验时间 0.1～999.9 小时、以 0.1 小时为单位设定功能温度梯度设定、湿度梯度设定
	程序设定（各控制通用）	设定功能(除定值设定功能外还包含以下设定功能)可实施 loop、skip、end 命令Loop 命令时的循环次数，为每种 loop 命令最多可设定 99 次。时间信号设定（选购件）最大设定时间每个模式共计可设定 999.9 小时
语言	日语、英语（无须再启动，可通过画面设定切换）
附属功能	标准功能	基本功能运行操作功能、报警功能、箱内监视功能(温度、湿度、压力(选购件))管理设定功能预约功能(定时设定)、键盘保护功能、报警历史显示功能维护功能时间设定功能
网络功能	接口Ethernet 接口(LAN 接口)(100baseTX)	Web 功能协议 TCP/IP(HTTP, FTP, SMTP, IPv4)Web 应用监视功能、设定功能、运行操作功能、数据保存功能、管理设定・维护设定功能、 E mail 通知功能対応浏览器Windows Internet Explorer 10、11通信功能协议 TCP/IP 1 对 1 连接
动作环境	性能保证环境	温度+23˚C±5˚C、湿度 30%rh～90%rh(无结露)
	动作保证环境	温度 0˚C～+60˚C、湿度 30%rh～90%rh(无结露)
	保存环境	温度-20˚C～+70˚C、湿度 20%rh～95%rh(无结露)
显示精度	温度(T 型热电偶)	(环境温度 +23˚C±5˚C 时)测定精度 ±0.3˚C显示精度 (全量程) ±(0.07%FS+1digit)
显示精度	时间	月差 60 秒以内

11. 安全装置

功能		目的	动作内容
1	过电流保护（漏电断路器）	保护设备	a
2	控制回路短路保护玻璃管保险丝	保护设备	a
3	控制盘门开关	保护人员	a
4	系统异常	保护设备	a
5	室温补偿断线检测回路	保护设备	b
6	干球温度断线检测回路	保护设备	b
7	加湿水温度断线检测回路	保护设备	b
8	湿球温度断线检测回路(M/MD 型)	保护设备	b
9	排气温度断线检测回路	保护设备	b
10	温度上限绝对异常功能(内置于温湿度调节器内)	保护试样	c
11	送风机旋转异常检测	保护设备	f
12	温度过升防止器 (可调式)	保护试样	c
13	温度过升防止器 (固定式)	保护设备	c
14	加热器过电流保护	保护设备	d
15	加湿器过电流保护	保护设备	d
16	加湿器空烧防止器	保护设备	c
17	加湿器供水异常检测	保护设备	d
18	纱布干燥检测(M/MD 型)	保护设备	f
19	供水水箱缺水开关	保护设备	f
20	压力异常检测	保护设备	g
21	运行中门开启检测	保护人员	h
22	门锁紧异常检测	保护人员	i
23	大气压检测开关故障检测	保护设备	j
24	试样电源控制端子	保护试样	k
25	安全阀	保护设备	l

12. 装備品

试样信号端子	1 个插口式、12pin (AC/DC125V １A) (2 层型为 2 个)
试样电源控制端子	1 个 (2 层型为 2 个)
外部报警端子	1 个 (2 层型为 2 个)
脚轮	4 个 (仅 1 层型)
Ethernet 接口(LAN 接口)	1 个 (2 层型为 2 个)
电源线	设备外长约 2ｍ

13. 附属品

搁板	EHS-212(M)、EHS-412(M) :W286 x D288mm 1 块、W234 xD288ｍｍ 1 块EHS-222(M) :W386 x D396mm 1 块、W280 x D416mm 1 块EHS-212MD、EHS-412MD :W286 x D288mm 2 块、W234 xD288ｍｍ 2 块EHS-222MD :W386 x D396mm 2 块、W280 x D416mm 2 块
试样信号端子	12 个 pin 式（AC/DC 125V/1A） (2 层型为 24 个)
开关保护盖	1 个 (2 层型为 2 个)
湿球用纱布（M/MD 型）	50 块（M 型）、100 块(MD 型)
玻璃管保险丝	250V(各种) 7 个、（2 层型为 14 个）
排水用软管接头	1 个
吊装用螺栓	4 个（仅 2 层型）
操作说明书	1 套设置要领、CD 操作说明
质保书	1 份

14. 消耗品及定期更换部件

14.1 消耗品

部件名	建议更换周期
湿球用纱布（M/MD 型）	温度运行后、或满 200 小时

14.2 定期更换部件

部件名	建议更换周期
门密封（内侧、外侧）	5,000～7,000 小时
循环风机	5,000～7,000 小时
试样信号端子	5,000 小时或 3,000 次插拔

15. 安全标准满足以下国际标准。

机械安全 ISO 12100

低电压 IEC 60204-1

EMC IEC 61000-6-2、IEC 61000-6-4

RoHS EN 50581

CE 标志满足以下指令。机械指令 2006/42/EC 低电压指令 2014/35/EU EMC 指令 2014/30/EU

压力机器指令 2014/68/EU

16. 所须设施

RoHS 指令 2011/65/EU

16.1 安装场地安装场地须满足以下条件。

・平坦，能承受设备重量

・机械振动少

・尘埃少

・湿气少

・旁边无易燃物

・无可燃性气体和腐蚀性气体

・无直射阳光，通风良好的室内

・环境温度为 5～40˚C、环境湿度为 75%rh 以下。(+23˚C 为最佳。)

16.4 一次电源电源设备参考表

尺寸	EHS-212(M)			EHS-222(M)			EHS-412(M)
电压(V)	200	220	230	200	220	230	200	220	230
频率	50/60	50/60	50	50/60	50/60	50	50/60	50/60	50
最大电流(A)	12.5	11.4	10.9	14	12.7	12.2	12.5	11.4	10.9
设备保险丝(A)	15	15	15	20	20	20	15	15	15
线径(mm2)	3.5	3.5	1.5	5.5	5.5	2.5	3.5	3.5	1.5

尺寸	EHS-212MD			EHS-222MD			EHS-412MD
电压(V)	200	220	230	200	220	230	200	220	230
频率	50/60	50/60	50	50/60	50/60	50	50/60	50/60	50
最大电流(A)	25	22.8	21.8	28	25.4	24.4	25	22.8	21.8
设备保险丝(A)	30	30	30	40	40	40	30	30	30
线径(mm2)	8	8	8	14	14	14	8	8	8

电源线颜色及接地

电源电压	200V	220V	230V（1 层型）	230V（2 层型）
L 相	黑	黑	棕	黑
N 相	白	白	蓝	黑
接地线	绿+黄	绿+黄	绿+黄	绿+黄
接地工事	D 类	D 类	D 类	D 类

17. 试样限制以下物质不得用于试验。

・爆炸性物质，可燃性物质及含有该类成分的物质

・具有腐蚀性的物质

・生物

・发热的物质

18. 报价除外项目设备搬入及安装场地的准备工事

19. 质保期 1 年
